15米監控塔設計圖 及基礎接地設計圖
發布時間:2025-09-02 來源:凱威防雷 瀏覽量:次
15米監控塔說明
1、攝像機安裝高度約15米高。
2、根據需要可設置平臺、爬梯。
3、頂部承重<100kg。
4、本產品按客戶要求定做。
5、制圖:鄭州凱威防雷技術有限公司
6、具體細節請聯系溝通。

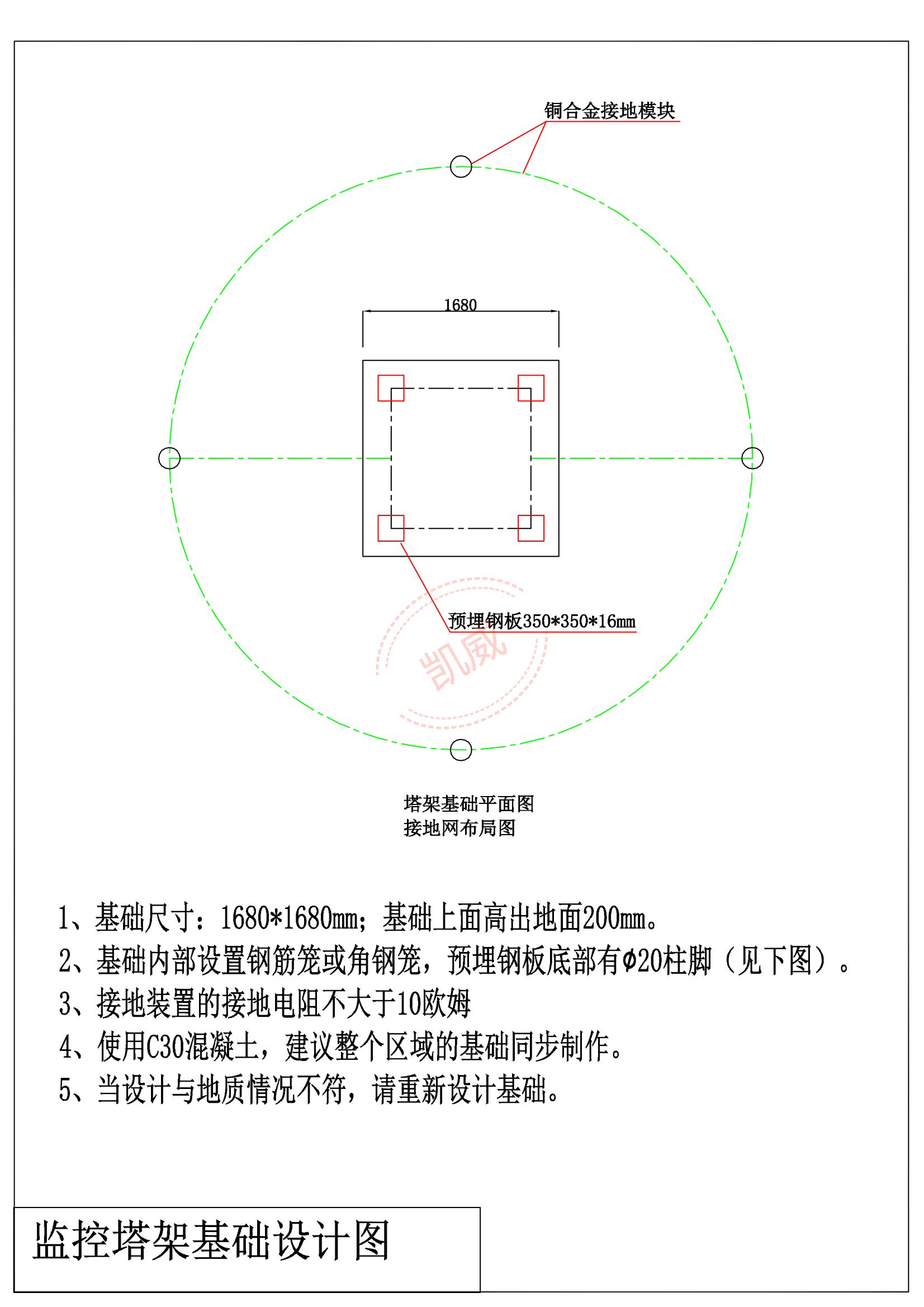

基礎說明:
1、基礎尺寸:1680*1680mm;基礎上面高出地面200mm。
2、基礎內部設置鋼筋籠或角鋼籠,預埋鋼板底部有φ20柱腳(見下圖)
3、接地裝置的接地電阻不大于10歐姆,使用鍍銅接地材料(接地模塊等)。
4、使用C30混凝土,建議整個區域的基礎同步制作。
5、當設計與地質情況不符,請重新設計基礎。
