艾力高D/SMKIV-SS避雷針
產品型號：D/SMKIV-SS
艾力高ERITECH系統3000避雷針是一種技術先進的雷電保護系統。該系統獨一無二的特征是性能良好，設計靈活和安裝費用少。
DYNASPHERE接閃器提供最佳點來截獲雷電，否則它能襲擊和破壞未受保護的建筑或建筑物里面的設施。DYNASPHERE接閃器、ERICORE下導體和低阻抗接地系統來組成整體保護系統。

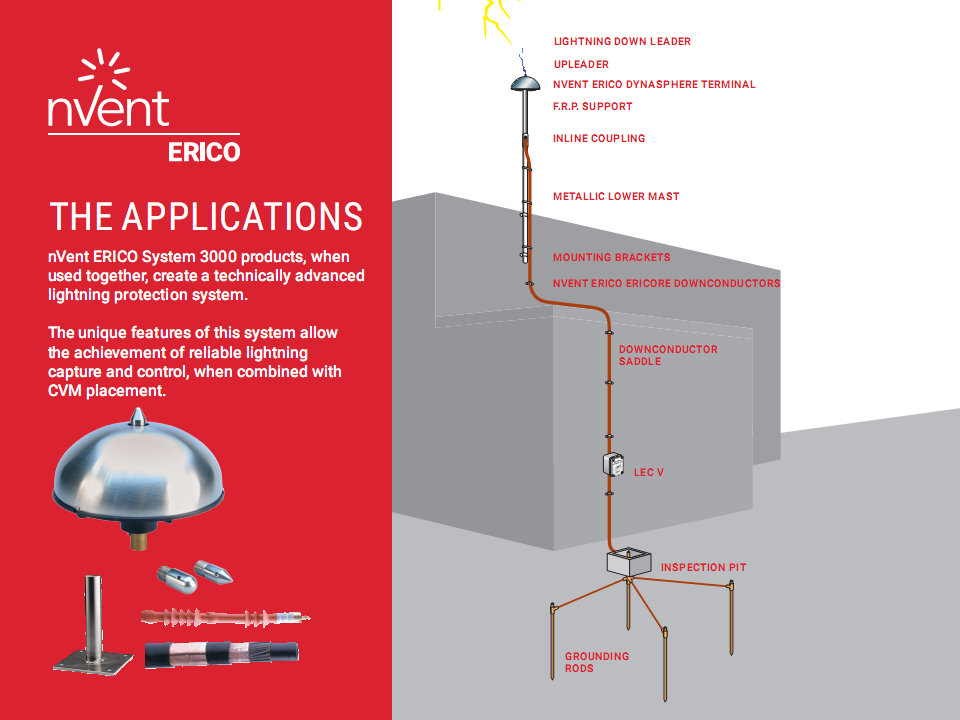

系統3000包括以下附件：
DYNASPHERE接閃器
ERICORE下導體
雷電計數器
特殊設計的低阻抗接地系統

所有這些部件組成了艾力高六點保護計劃。每個部件必須單獨考慮并最終組合成整體雷電保護系統。如果沒有這樣的整合，任何雷電保護系統作用都將是有限的。S3000型避雷針重約5kg。要求：安裝高度高出被保護物5M，接地電阻小于10歐姆，可使用雷擊記數器。實際安裝時可使用同軸電纜下引線，也可采用金屬支撐架引下，避雷針下端螺栓擰在支撐架上，支撐架與符合防雷規范的引下線可靠連接。
防雷主要有6個方面：
1、控制雷擊點（采用性能好的接閃器）；
2、安全引導雷電流入地網；
3、完善的低阻地網；
4、消除地面回路；
5、電源的浪涌沖擊防護；
6、信號及數據線的瞬變保護

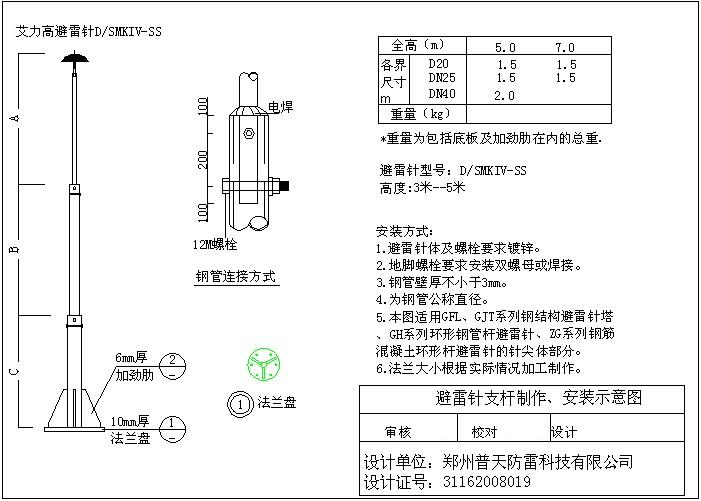

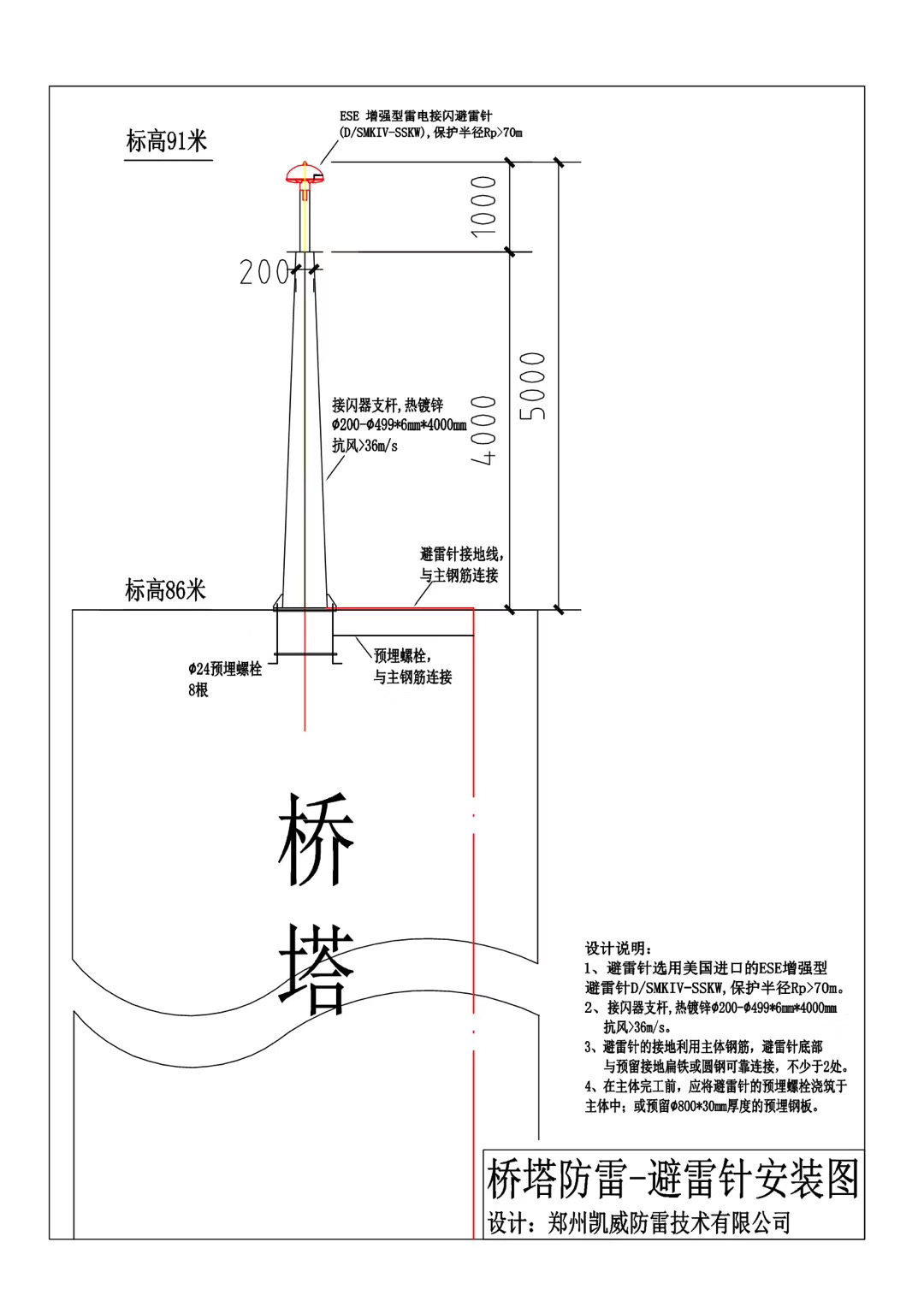

安裝圖如下：

安裝圖下載（英文版）

SYSTEM3000 MKIV GYD.pdf

5cb894af3f5ddb533bc448e8de475093.pdf (67.81 KB)

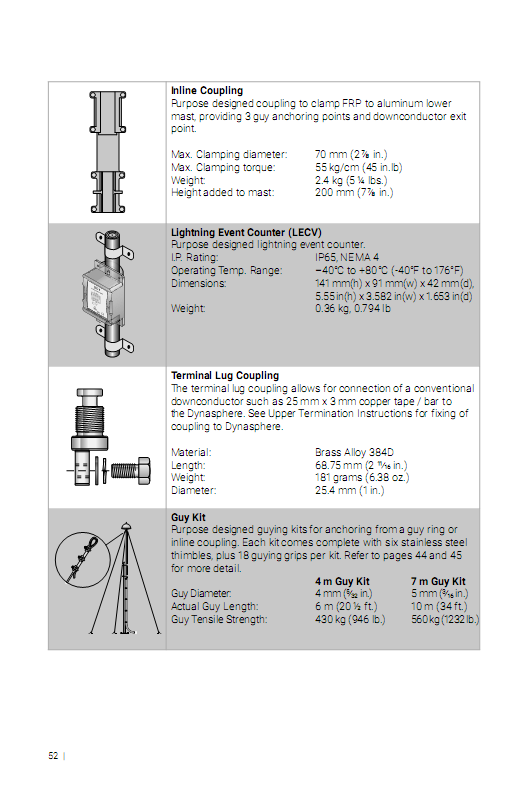

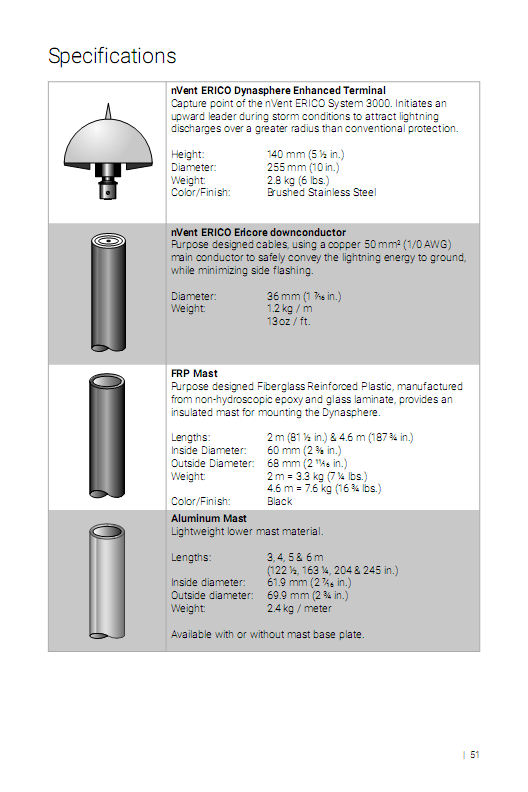

SYSTEM3000避雷針配置表
序號	品名		規格型號	數量	單位
1	SYSTEM3000避雷針	Dynasphere Air Terminal, MKIV	D/SMKIV-SS		支
2	絕緣支桿	ERICO ERICORE Fiberglass Mast, 2,000 mm, Black	FRP/2M/BLACK		支
3	絕緣引下線		ERICOER/CUT		米
4	上終端套件		ERICORE/UTKIT/A		個
5	下終端套件		ERICORE/LTKIT/A		個
6	適配器		ERICORE/UTSP		個
7	集索圈		GUYRING		個
8	7米拉線套件		GUYKIT7M/GRIP		套
9	鋁支桿6米		MBMAST6M		支
10	轉接頭		ILCOUPL		個
11	不銹鋼扎帶		CABTIESS		條
12	計數器		LECIV		個
13	觀測井		T416B		個
14	接地極		633480		根
15	電子點火器		PLUSCU		個
16	CADWELD模具		TACY4Y4		個
17	焊藥		90F20		個
18	CADWELD模具		GTCP173Y4		個
19	焊藥		115PLUSF20		個
20	模具夾		L160		個
21	清潔刷		T394		個
22	點火器		T320		個
23	清潔鏟		B136A		個
24	防護鏡		T393		個
25	工具箱		T396		個
26	陶瓷毯		T306		個
27	鋼構接地夾		SBCS1314		個
28	導線基座		CONSADE25/φ37		個
